Жизненно важными для здоровья человека параметрами окружающего воздуха являются температура, влажность, свежесть, чистота и подвижность. Совокупностью их количественных показателей характеризуют комфортность микроклимата помещения, соответствующую санитарно-гигиеническим требованиям. До сих пор бытовой кондиционер не мог увлажнять воздух - он только осушал его, поэтому приходилось докупать еще и увлажнитель. Кроме того, необходимо было также заботиться о вентиляции или, по крайней мере, монтировать кондиционер с кассетным или канальным внутренним блоком для подмеса свежего воздуха.
Корпорация DAIKIN впервые в мире создала сплит-системы, позволяющие управлять значениями всех перечисленных параметров. Причем, для повышения влажности воздуха не нужна специальная емкость, которую пришлось бы периодически пополнять водой. Вода берется: из воздуха - да, из обычного атмосферного воздуха! Наружный блок кондиционера осушает захватываемый воздух, забирая влагу, которая затем смешивается с воздухом, подаваемым в помещение.
Чистый и увлажненный воздух из кондиционера серии FTXR-E не будет скапливаться в верхней части помещения, как при работе бытового увлажнителя, а равномерно распределится по всему объему помещения путем конвективного перемешивания (рис. 1). Такой способ гибкого увлажнения воздуха специалисты DAIKIN назвали Ururu. В дополнение к нему предложен способ осушения воздуха без снижения температуры, названный Sarara (в отличие от осушения с помощью обычного режима Dry). Эти два новых способа обеспечивают поддержание относительной влажности воздуха в наиболее комфортном диапазоне от 40 до 60 % и, естественно, сохраняют возможность независимого изменения температуры.

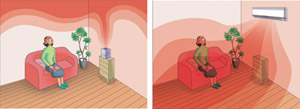

Рис. 1. Распределение увлажненного воздуха в помещении при использовании:
а) бытового увлажнителя, б) кондиционера FTXR_E

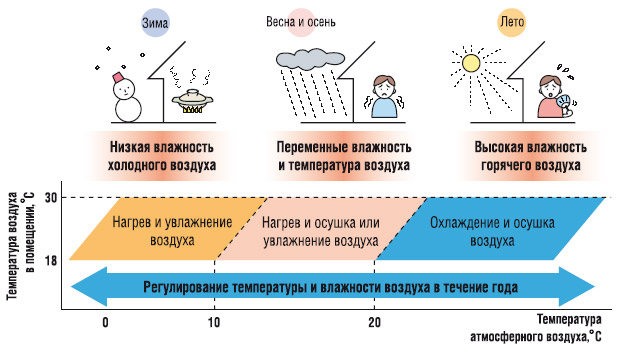

Рис. 2. Поддержание комфортных значений влажности и температуры воздуха в помещении в разные периоды года
Почему так важна влажность воздуха? Общеизвестно, что при температуре ниже 25° С и относительной влажности 40-60 % темплообмен человеческого организма с окружающей средой происходит в основном за счет теплопроводности, конвекции и излучения, но с повышением температуры и приближением ее к температуре человеческого тела при той же влажности начинает преобладать испарение. Если же относительная влажность будет ниже или выше указанного диапазона, ход этих четырех процессов может существенно измениться, нарушая нормальный механизм терморегуляции человеческого организма.
Именно поэтому зимой нужно увлажнять воздух, причем при низкой температуре в помещении лучше совместить этот процесс с интенсивным нагревом. В дождливую погоду межсезонья воздух помещения нужно осушать или увлажнять - в зависимости от нестабильных значений температуры и влажности атмосферного воздуха. Летом чаще нужно осушать воздух, и с ростом температуры на улице придется совмещать этот процесс с интенсивным охлаждением.
Каким же образом увлажняется или осушается воздух по способам Ururu и Sarara? Поступающий в наружный блок атмосферный воздух проходит через кассету из пористого гигроскопичного материала (цеолита), которая в режиме увлажнения постоянно вращается (рис. 3). Вращение кассеты приводит к переносу влаги в зону нагрева. Через нагретый участок кассеты продувается свежий воздух, захватывая значительно больше влаги, чем содержал до нагрева. Наоборот, воздух, отдавший влагу и возвращаемый обратно в атмосферу, становится суше. В зависимости от установленного на пульте управления режима - Ururu или Sarara, открывается путь либо увлажненному, либо осушенному свежему воздуху, который подается вентилятором по гибкому армированному рукаву во внутренний блок.

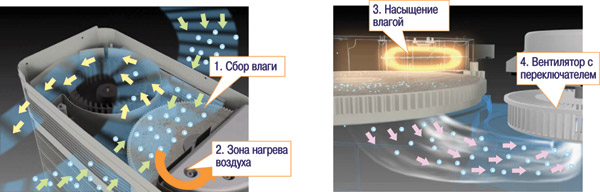

Рис. 3. Последовательность регулирования влажности воздуха в наружном блоке:
а) увлажнение атмосферного воздуха, б) регулятор подачи воздуха в помещение

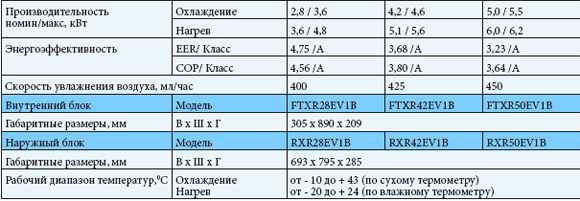

Пока выпущено 3 модели кондиционера FTXR/RXR производительностью 2,8; 4,2 и 5,0 кВт, каждая из которых по энергоэффективности относится к классу А.
Различают две величины производительности увлажнения - номинальную и фактическую. Обе они измеряются в мл/час. Номинальная производительность служит для оценки возможностей максимального увлажнения воздуха кондиционером при определенных условиях (7°C по сухому термометру / 6°C по влажному термометру) атмосферного воздуха и при длине подающего во внутренний блок гибкого рукава 7,5 м. Фактическая производительность увлажнения зависит от погодных условий и оказывается ниже номинального значения. Так, снижение температуры на 5°C приводит к падению номинальной производительности увлажнения примерно на 15 %, а снижение влажности атмосферного воздуха на 20 % - к падению на 20 %. Максимальная скорость увлажнения воздуха при производительности кондиционера 5 кВт составляет порядка 450 мл / час. Причем, чем меньше разность величин влажности воздуха - приточного и в помещении - тем процесс увлажнения протекает быстрее. Повышение влажности воздуха до комфортной величины создает еще и эффект повышения температуры воздуха, что актуально в холодный период. Исследования DAIKIN свидетельствуют, что повышение влажности воздуха примерно на 30 % создает ощущение увеличения температуры на 1°С
Следует учесть, что относительная влажность воздуха в помещении при включении режима Ururu будет изменяться не мгновенно. Вначале она несколько снизится и только затем начнет расти (рис. 4). Это объясняется разной скоростью изменения температуры и влажности воздуха.

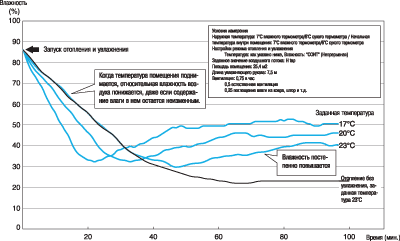

Рис. 4. Изменение влажности воздуха в помещении в режиме Ururu
С другой стороны, излишняя влажность воздуха может вызывать неприятные ощущения, в особенности при температурах выше 25°С выступающая на поверхности кожи влага перестает интенсивно испаряться, и человек испытывает дискомфорт. Можно, конечно, попытаться осушить воздух с помощью стандартного режима Program Dry, но этот режим сопровождается незначительным снижением температуры. Вот почему Вы по достоинству оцените все преимущества режима Sarara дождливыми днями и летними ночами (рис. 5).

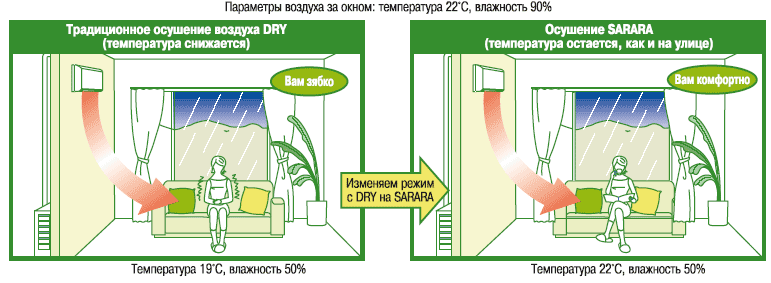

Рис. 5. Осушение воздуха без снижения температуры в помещении при режиме Sarara делает климат в помещении более комфортным, по сравнению с режимом Dry

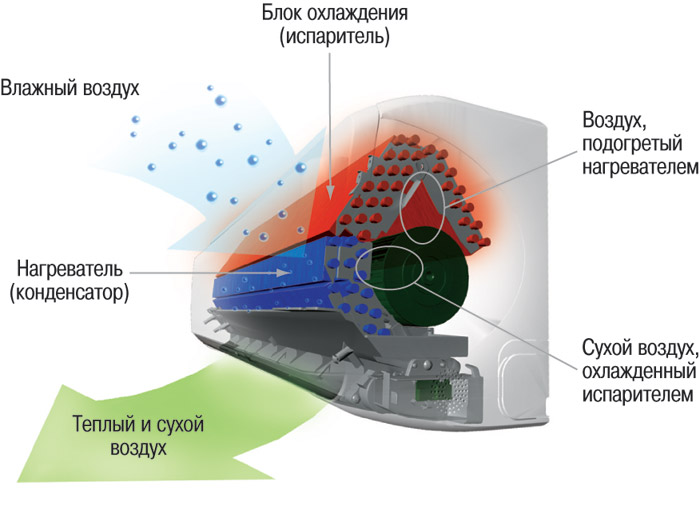

Рис. 6. Особенности компоновки внутреннего блока FTXR_E
Для устранения этого явления DAIKIN разработал режим осушения с нагревом. При режиме Sarara тепло, выделяющееся в наружном блоке, идет на предварительный подогрев холодного осушенного воздуха. Для дополнительного подогрева воздуха теплообменник внутреннего блока имеет электромагнитный вентиль, который делит его на две части - верхнюю и нижнюю. Он регулирует давление, тем самым обеспечивая возможность подогрева воздуха в верхней части, выполняющей роль конденсатора. Нижняя часть работает, как обычный испаритель, осушая и охлаждая воздух. Оба потока смешиваются перед подачей в помещение, обеспечивая низкую влажность при заданной температуре воздуха.
Четвертым из перечисленных в начале статьи параметров воздуха является его чистота. В кондиционере FTXR_E применена схема двухстадийной очистки воздуха - в наружном и внутреннем блоках (рис. 7). На первой стадии марганцевый катализатор, расположенный во вращающейся кассете наружного блока, разлагает неприятные запахи, а также удаляет выхлопные газы (NОх, SOх), которые могут присутствовать в атмосферном воздухе. Воздухоочистительный фильтр, расположенный в месте соединения гибкого рукава с внутренним блоком, останавливает содержащиеся в воздухе пыль и пыльцу. Вторая стадия очистки содержит фотокаталитический фильтр и источник стримерного разряда.

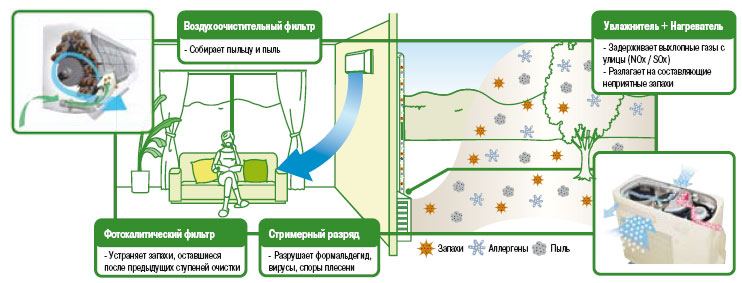

Рис. 7. Двухстадийная очистка воздуха кондиционером FTXR_E
Последняя модель воздухоочистителя МС707 показывает, что специалисты корпорации очень эффективно используют технологию стримерного разряда. Преимущество этого разряда по сравнению с обычным, тлеющим разрядом заключается в том, что при одинаковом энергопотреблении, первый из них создает поток быстрых электронов, который в 1000 раз активнее разрушает молекулы пахучих веществ. Во внутреннем блоке кондиционера FTXR_E размещен компактный источник этого разряда. Все носители запахов, вирусы, бактерии, споры плесени и другие мельчайшие частицы, просочившиеся через предыдущие фильтры, полностью разлагаются, в результате чего из кондиционера поступает абсолютно чистый воздух.
Тандем фотокаталитического фильтра со стримерным разрядом эффективно удаляет образующиеся в помещении за день неприятные запахи довольно быстро - запах табака на 80 % за 1 минуту, остальные - свыше 90 % за 10 минут (рис.8). Каждый фильтр нужно чистить два раза в год. О необходимости очистки извещают надписи "Clean streamer" (очистить стример) или "Clean filter" (очистить фотокаталитический фильтр), которые появляются на дисплее пульта дистанционного управления в случае их загрязнения.
Рис. 8. Компоновка фильтров внутреннего блока

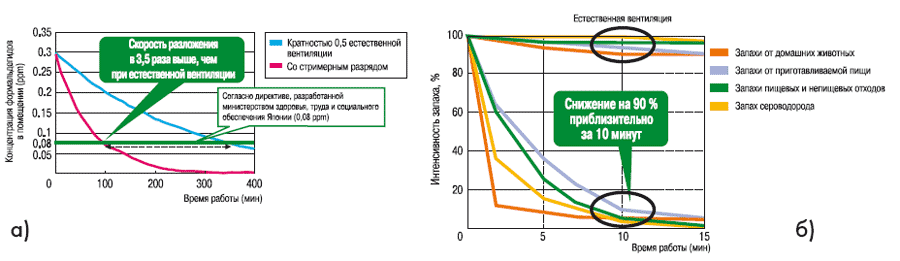

Рис. 9. Изменение содержания бытовых запахов примесей в воздухе помещения:
а) формальдегида, б) других загрязнителей воздуха
Подаваемый из кондиционера в помещение площадью 24 м2 с высотой потолка 2,7 м свежий и чистый воздух с комфортными значениями температуры и влажности за 2 часа непрерывной работы полностью сменит отработанный воздух, при этом содержание СО2 будет существенно ниже, чем при работе обычной сплит-системы (рис. 10).

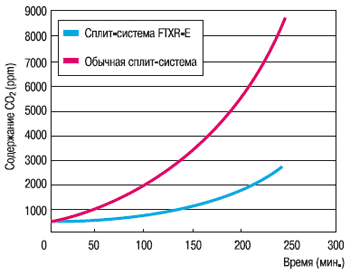

Рис. 10. Содержание CO2 в воздухе помещения при использовании кондиционера FTXR_E по сравнению с обычной сплит-системой
И, наконец, обратимся к подвижности воздуха, обеспечивающей его постоянную циркуляцию в помещении. В модели FTXR_E каждая горизонтальная заслонка имеет свой независимый привод, который позволяет формировать строго направленный воздушный поток. Таким образом, количество завихрений и застойных зон воздуха сокращается при сохранении равномерного температурного фона. Так, разность температур в помещении при нагреве на расстоянии до 10 м от кондиционера не превысит 1° С (рис. 11).

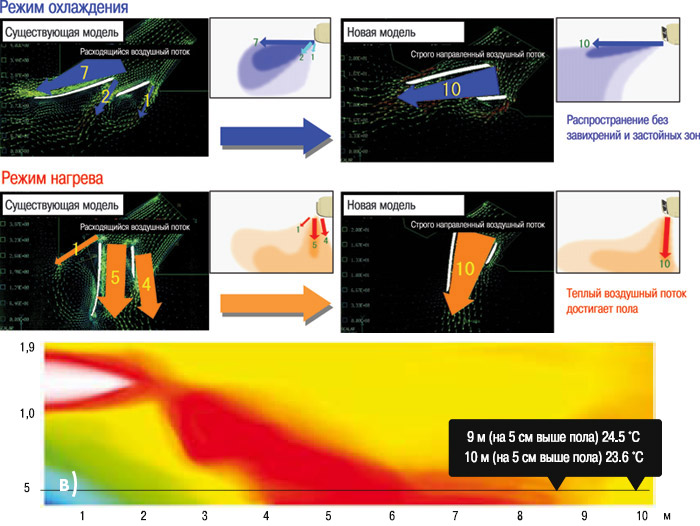

Рис. 11. Схемы распределения воздушного потока с помощью горизонтальных заслонок:
а) у прежних моделей, б) у модели FTXR_E с автономным приводом, в) у модели FTXR_E на растоянии до 10м от внутреннего блока
Оригинальный пульт дистанционного управления снабжен откидывающейся верхней панелью, на которой постоянно доступны лишь наиболее часто используемые исполнительные клавиши: включения / выключения, охлаждения, нагрева, осушения, увлажнения, отключения таймера, задания температуры, задания влажности, быстрого выхода на режим самоочистки блока и вентиляции (рис. 12). Настроечные клавиши, которых больше, доступны только при откинутой панели.
Рис. 12. Цветовое оформление режимов работы кондиционера:
а) исполнительные клавиши пульта управления, б) настроечные клавиши пульта управления, в) многофункциональный индикатор на лицевой панели внутреннего блока
На большом ЖК-дисплее можно вызвать значения температуры и влажности на улице и в помещении. Их нужно знать не из простого любопытства, а чтобы определять, какие значения этих параметров могут быть достигнуты при имеющихся климатических условиях.
И еще одно удобное новшество - многофункциональный индикатор переменного цвета на лицевой панели внутреннего блока. Каждый из его 8 цветов соответствует цвету клавиш на пульте и сигнализирует об активизации определенного режима работы кондиционера. Мимолетного взгляда на внутренний блок достаточно, что бы определить режим работы Вашего кондиционера.
Заканчивая рассказ о новой cплит-системе DAIKIN, назовем еще несколько удобных режимов и функций, которыми можно воспользоваться при работе кондиционера: режим морского бриза, защита от постороннего вмешательства, предотвращение образования грибков и плесени, режим комфортного сна, режим вентиляции при отсутствии людей.
Таким образом, сплит-систему FTXR_E можно с уверенностью отнести к классу Hi-end. Ее высокий уровень подтверждается простотой управления, удобством обслуживания и большим количеством режимов и функций, а также широкими функциональными возможностями, часть из которых предложена впервые в мировой практике кондиционирования. Именно эти уникальные свойства кондиционера послужили поводом для награждения корпорации DAIKIN ежегодной премией Японской федерации промышленного дизайна (JIDPO) "За лучшее современное техническое решение" Good Design Award.
Материал подготовлен Центром Технического Маркетинга компании "Даичи". По материалам сайта www.mir-klimata.com
